Specifikacije LED karte svijeta: povezivanje, prilagodba i dodaci

Drvena karta svijeta s LED rasvjetom više je od zidnog ukrasa. Spaja detaljan dizajn nadahnut putovanjima s ugodnom ambijentalnom rasvjetom za dom, ured, hotel ili reprezentativni prostor. Drvena geografija izgleda atraktivno i kada je svjetlo isključeno, a kada se uključi, LED rasvjeta stvara raspršeni sjaj oko panela s akrilnom podlogom.

Ovaj vodič objašnjava kako planirati cijeli sustav: kartu, napajanje, upravljač, trasu kabela, skrivenu ili vidljivu instalaciju, montažu i kompatibilne osvijetljene dodatke. Točni dizajni, završne obrade, jezici i veličine mogu se mijenjati, stoga za aktualne opcije koristite trenutačni odabir proizvoda, a od nas zatražite crtež za konkretnu konfiguraciju kada će zid ili električni priključak biti pripremljeni unaprijed.

Najbolje je odabrati LED dodatke u trenutku naručivanja karte. Možemo uskladiti završnu obradu, mjerilo, priključke, upravljač, kapacitet napajanja, trasu kabela i raspored montaže kao jednu instalaciju. Naknadna dodavanja često su moguća, ali mogu zahtijevati provjeru kompatibilnosti.

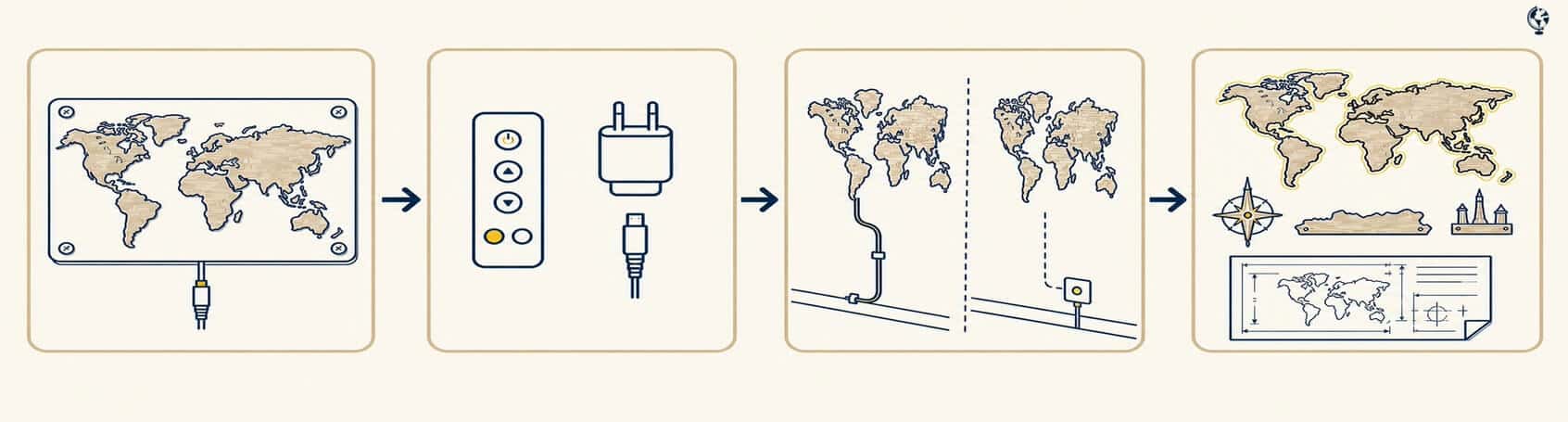

Izradite odgovarajuću postavu LED karte

Započnite kartom koja najbolje odgovara vašem interijeru:

• Drvena karta svijeta s LED rasvjetom

• Drvena karta svijeta s LED rasvjetom u punom spektru boja

Odaberite aktualni dizajn, završnu obradu, jezik i veličinu na odgovarajućoj stranici proizvoda. Zatim planirajte tehničke detalje oko te točne konfiguracije:

• LED upravljanje: isporučeni daljinski upravljač, upravljanje pametnim telefonom gdje je podržano i memorija postavki ako namjeravate koristiti zasebni zidni prekidač.

• Priključak napajanja: utikač/adapter odgovarajući odredištu te obližnja utičnica ili pripremljena mrežna priključna točka.

• Izlaz kabela: standardni izlaz iz Južne Amerike ili Antarktike, ili drugo dogovoreno mjesto pripremljeno tijekom proizvodnje.

• Vidljivo ili skriveno ožičenje: odlučite može li kabel ostati vidljiv ili trasa i komponente trebaju biti skrivene.

• Završna obrada kabela: prije proizvodnje dogovorite boju, duljinu, oblogu i odvojive skrivene dijelove.

• Dubina postavljanja: koristite standardne nosače od nehrđajućeg čelika ili pitajte je li dostupna prilagođena visina nosača kada vam treba drugačiji razmak od zida ili više prostora iza karte.

• Proširenje LED rasvjete: dodajte kompatibilni osvijetljeni kompas, Antarktiku, znamenitosti ili druge aktualne LED opcije.

• Tehnički crtež: zatražite crtež za odabranu konfiguraciju ako se pričvrsne točke, napajanje ili kabeli moraju pripremiti prije isporuke.

Time vodič ostaje koristan i kada postanu dostupne nove završne obrade karata i LED opcije. Odabrani proizvod i ponuda uvijek su konačna specifikacija vaše narudžbe.

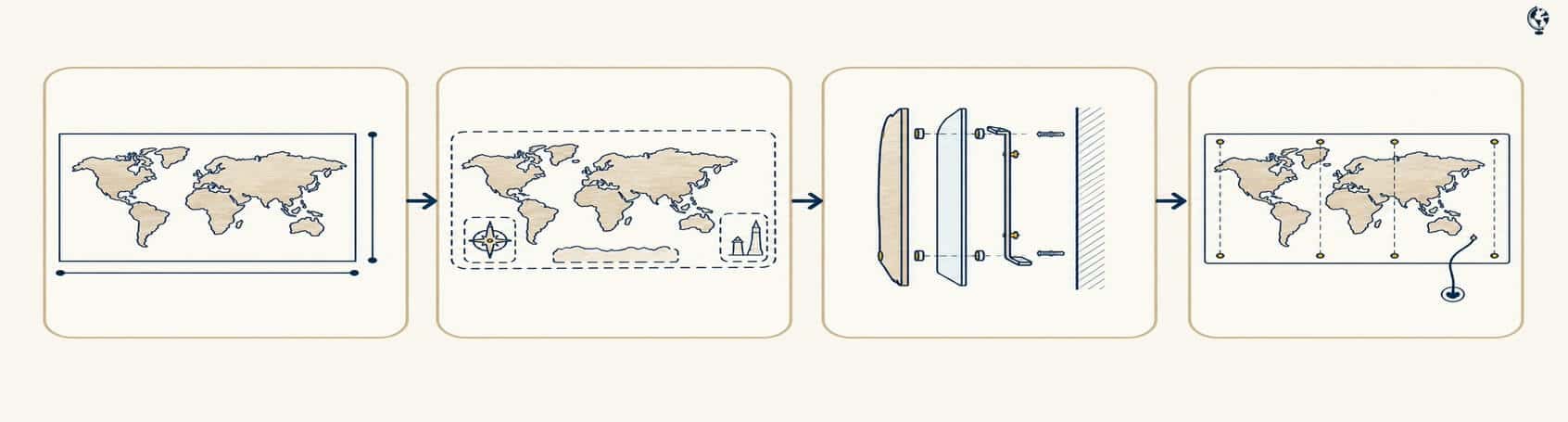

Odaberite veličinu za cijeli zid

Izmjerite iskoristivi zid, a ne samo približnu širinu osnovne karte. Ostavite prostor za cijelu kompoziciju, uključujući kompas, osvijetljenu Antarktiku, panel sa spomenikom ili bilo koji budući dodatak koji razmatrate.

Navedene dimenzije karte obično opisuju samo drvenu kartu. Akrilna podloga, nosači od nehrđajućeg čelika i potreban razmak za montažu mogu konačni postavljeni obris i dubinu učiniti nešto većima. Težina, broj panela, visina nosača i raspored pričvršćivanja također se razlikuju ovisno o dizajnu, veličini i prilagodbama; veće karte mogu glavne dijelove podijeliti na dodatne panele.

Odaberite pričvrsni materijal za stvarni zidni materijal i potvrđenu težinu naručene konfiguracije. Ako se utičnica, kabel ili zidna priključna točka postavljaju prije dolaska karte, nemojte njihov položaj računati prema generičkoj tablici veličina. Zatražite od nas točan nacrt montaže i električnih priključaka.

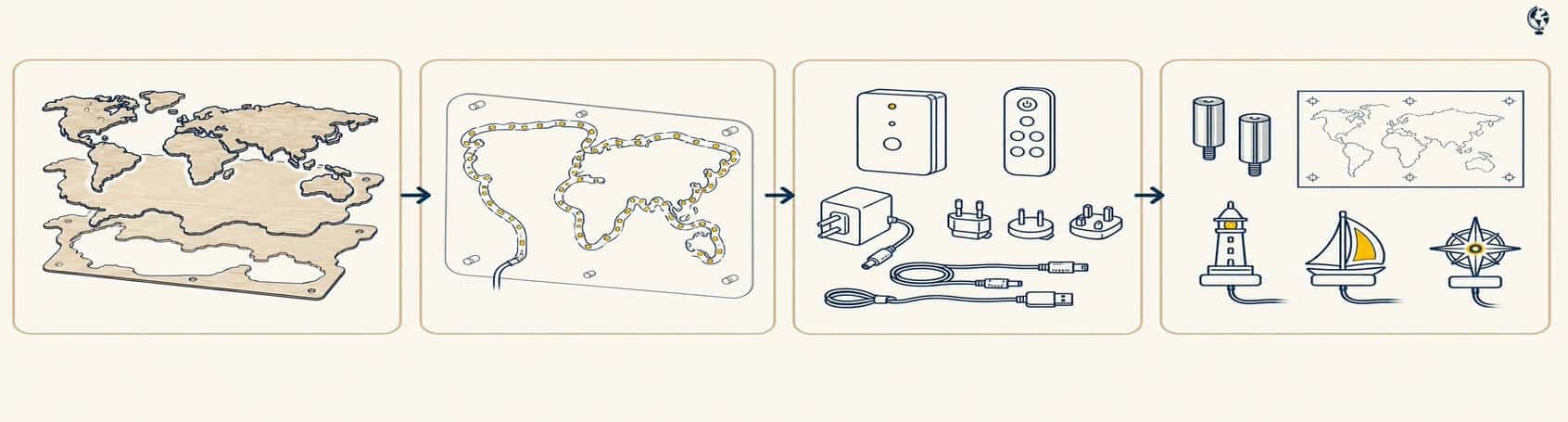

Što LED sustav uključuje

Sustav isporučen uz uobičajenu LED kartu sastoji se od:

• drvenih panela karte s detaljno ugraviranom ili otisnutom geografijom;

• akrilne podloge s unaprijed ugrađenom LED rasvjetom;

• LED upravljača i daljinskog upravljača;

• napajanja/adaptera i spojnih kabela;

• zidnih nosača od nehrđajućeg čelika i odgovarajućeg predloška ili vodiča za montažu;

• otoka i ukrasnih dijelova uključenih u odabrani dizajn; i

• svih odabranih LED dodataka s kompatibilnim priključcima i dijelovima za montažu.

Točan broj panela, predlošci, okovi, ukrasni sadržaj i dijelovi dodataka ovise o odabranom proizvodu. Provjerite specifikaciju narudžbe i upute isporučene uz kartu.

LED karte koriste ovaj sustav panela s akrilnom podlogom i nosačima, pa se ne montiraju na isti način kao obična neosvijetljena 3D drvena karta. Za montažu su obično potrebni bušenje, pričvrsni materijal prikladan zidu i pristup mrežnom napajanju.

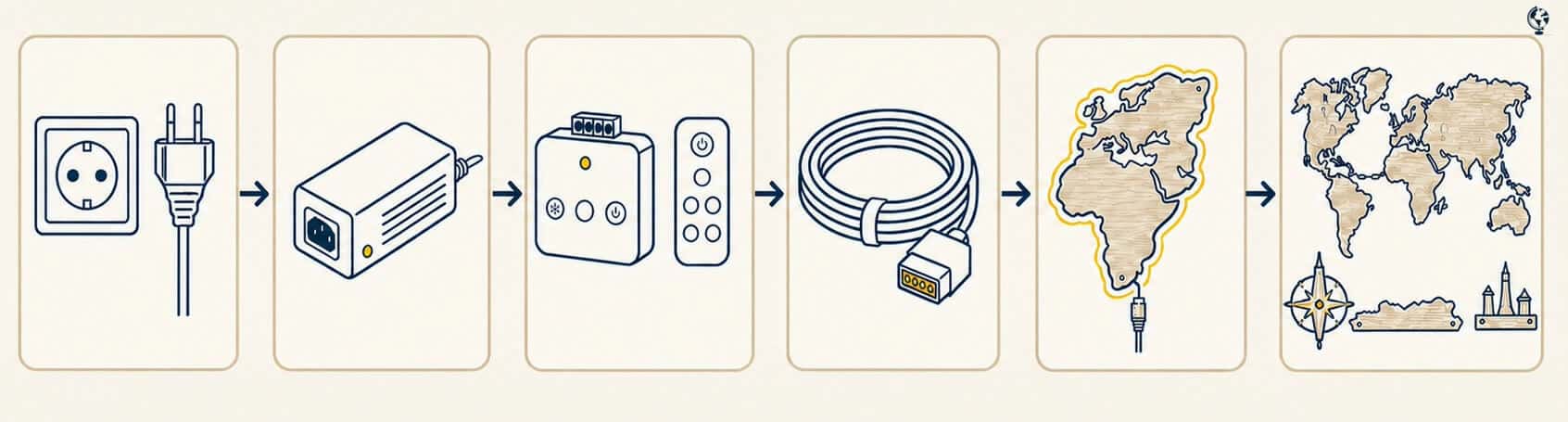

Kako se rasvjeta povezuje

Cijeli put rasvjete jednostavan je:

Mrežno napajanje → regionalni adapter/LED upravljač → RGB upravljač → niskonaponski kabel → prvi osvijetljeni panel karte → povezani paneli karte → kompatibilni LED dodaci

Upravljač se nalazi između napajanja i osvijetljene karte. Glavni niskonaponski kabel obično dolazi do karte kod Južne Amerike ili Antarktike. Ako kabel treba izlaziti na drugom mjestu, dogovorite točan izlaz prije proizvodnje kako bismo ga mogli uskladiti s kartom i planom zida.

Osvijetljeni dijelovi povezuju se pomoću 4-pinskih priključaka. Strelice na svakom priključku moraju biti okrenute jedna prema drugoj. Praktična provjera instalacije započinje prvim panelom, a preostali se dijelovi dodaju jedan po jedan, uz provjeru svijetli li svaki novopovezani dio ispravno.

Kompatibilni osvijetljeni dodaci povezuju se putem planiranih dodatnih priključaka, kojima se obično pristupa blizu donjeg dijela Južne Amerike. Nakon sastavljanja sustava testirajte cijelu kartu i sve dodatke u crvenoj, zelenoj, plavoj i bijeloj boji prije konačnog poravnavanja i zatezanja panela. Time se potvrđuju i priključci i ujednačenost prikaza boja.

Upravljanje daljinskim upravljačem, aplikacijom i zidnim prekidačem

Isporučeni daljinski upravljač omogućuje odabir RGB boja, svjetline i dostupnih svjetlosnih efekata. Upravljanje pametnim telefonom dostupno je uz podržane verzije upravljača; ako vam je važno upravljanje telefonom, zatražite od nas potvrdu aktualnog upravljača i kompatibilne aplikacije za vašu narudžbu.

U jednom dokumentiranom primjeru skrivene instalacije zadržane su posljednja boja i svjetlina kada je napajanje od 230 V isključeno i ponovno uključeno zasebnim zidnim prekidačem. Verzije upravljača mogu se mijenjati, stoga zatražite potvrdu memorije postavki prije planiranja karte kojom će se upravljati zidnim prekidačem.

Odaberite odgovarajući utikač za odredište isporuke. Obližnja utičnica dovoljna je za standardnu instalaciju. Pripremljena zidna priključna točka može se koristiti za prilagođenu skrivenu postavu, ali kvalificirani lokalni električar trebao bi pregledati električne radove i način uključivanja.

Kompatibilnost je važna pri dodavanju opcija

Ožičenje priključaka može se razlikovati između generacija karata ili komponenti. Jedan dokumentirani priključak bio je označen s +24V, R, G, B, ali to je samo primjer, a ne univerzalni raspored pinova. Postojeći redoslijed žica mora se očuvati kako bi svaki povezani dio prikazivao istu boju.

Ako kasnije dodajete osvijetljeni dodatak, naš tim za podršku može zatražiti jasnu fotografiju priključka Južne Amerike na kojoj se vide oznake terminala, priključak i redoslijed žica. Možda ćemo također morati potvrditi upravljač, dostupni kapacitet napajanja i raspored kabela za cijelu postavu. Nemojte mijenjati ni popravljati ožičenje prije provjere kompatibilnosti.

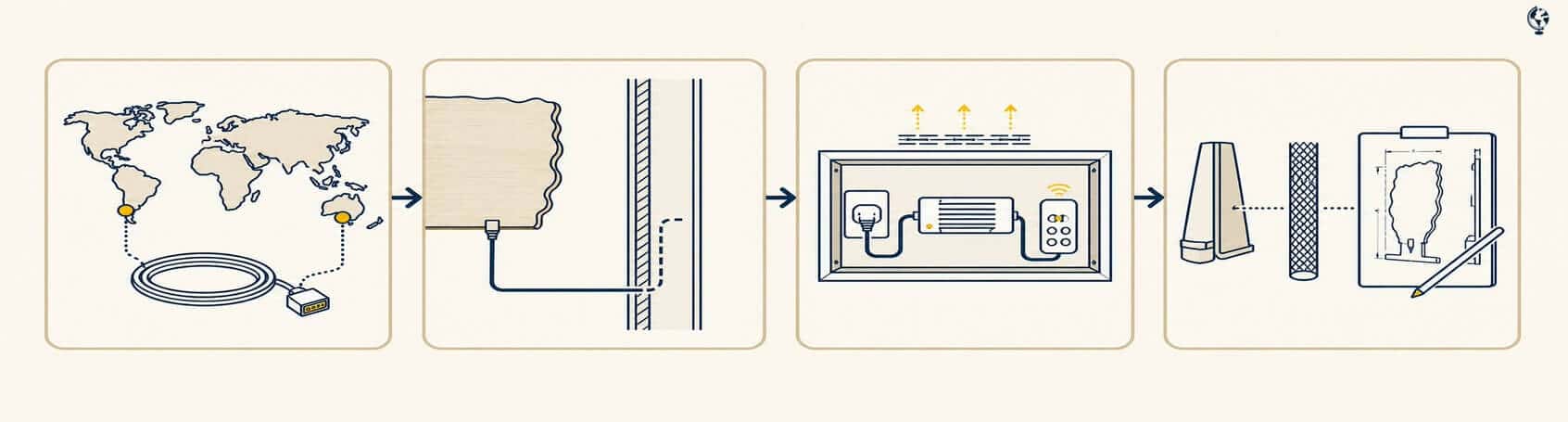

Prilagodite instalaciju prije proizvodnje

Mnogi detalji instalacije mogu se prilagoditi kada se dogovore prije izrade karte. Recite nam kako je vaš zid pripremljen i što želite vidjeti - ili sakriti - u dovršenoj prostoriji.

Izlaz i trasa kabela

Uobičajeni izlaz glavnog kabela nalazi se kod Južne Amerike ili Antarktike. Drugo mjesto može se pripremiti ako točan zahtjev zaprimimo prije proizvodnje. To je osobito korisno kada je arhitekt ili električar već planirao utičnicu ili skriveni kabel.

Kod standardne vidljive instalacije isporučeni kabel vodi od karte do obližnje utičnice. Za uredniju arhitektonsku instalaciju pitajte za konfiguraciju sa skrivenim kabelom. Skriveni dijelovi kabela mogu se pripremiti tako da se odspajaju na oba kraja, što omogućuje ugradnju trase kabela u zid i njegovo kasnije povezivanje s kartom.

O boji, duljini i oblozi kabela te prijelazu između vidljivih i skrivenih dijelova također se može razgovarati. U jednoj ranijoj prilagođenoj instalaciji korišteno je približno 2 metra bijelog kabela, zatim upravljač i približno 1 metar crnog izvornog kabela. To je samo primjer: aktualne duljine i položaji komponenti trebaju biti projektirani za vaš zid.

Skrivanje adaptera, upravljača i kontrolera

U planiranoj prilagođenoj instalaciji adapter, LED upravljač, kontroler i kabeli mogu se sakriti iza karte ili uklopiti u zidnu postavu. Dostupna dubina ovisi o odabranom hardveru i visini nosača.

Skrivena instalacija i dalje mora omogućiti odgovarajući pristup, ventilaciju i sigurno servisiranje. Prije izrade udubljenja potvrdite dimenzije stvarnih komponenti, a lokalni električar neka pregleda mrežni priključak i primjenjive propise. Nemojte trajno zatvoriti komponente kojima će možda trebati pristup ili zamjena.

Visina nosača i vizualna dubina

Nosači od nehrđajućeg čelika stvaraju prostor između zida, akrilne podloge i drvene karte. Taj razmak pomaže oblikovati osvijetljeni halo. Ako vam treba dodatni prostor za komponente ili drugačiji efekt sjene, pitajte je li dostupna prilagođena visina nosača. Konačnu dubinu treba dogovoriti zajedno s planom kabela i skrivanja.

Izgled karte i osobni detalji

Za aktualne veličine, boje, završne obrade drva i jezike koristite trenutačni odabir proizvoda. Ovisno o proizvodu i projektu, možemo razgovarati i o podržanim prilagođenim detaljima, poput bajcanja ili prilagodbe boje, odabrane obrade pojedinih država, dodatnih otoka, naziva oceana, zastava, teksta i drugih ukrasnih dodataka. Pošaljite svoje zahtjeve prije proizvodnje kako bi se potvrdili izvedivost, raspored i cijena.

Crtež prije instalacije

Zatražite crtež za konkretnu konfiguraciju kada se zid gradi, buši, ožičuje ili oprema prije dolaska karte. Njime se mogu uskladiti odgovarajući obris karte, raspored akrilnih panela, pričvrsne točke i položaj kabela. Odabrana karta, dodaci, izlaz kabela i prilagođena visina nosača moraju biti konačno definirani prije izrade crteža.

Prije zatvaranja zida potvrdite:

1. točan dizajn karte, veličinu i sve LED dodatke;

2. izlaz kabela, vidljivu ili skrivenu trasu, boju i potrebne duljine;

3. utikač, funkcije upravljača, dimenzije komponenti i kapacitet napajanja dodataka;

4. cjelokupni postavljeni obris, raspored panela, pričvrsne točke i dubinu;

5. dostupne položaje za adapter, upravljač i kontroler;

6. odobrenje električara za priključnu točku, uključivanje, ventilaciju i lokalne zahtjeve; i

7. da je svaki prilagođeni zahtjev naveden u ponudi.

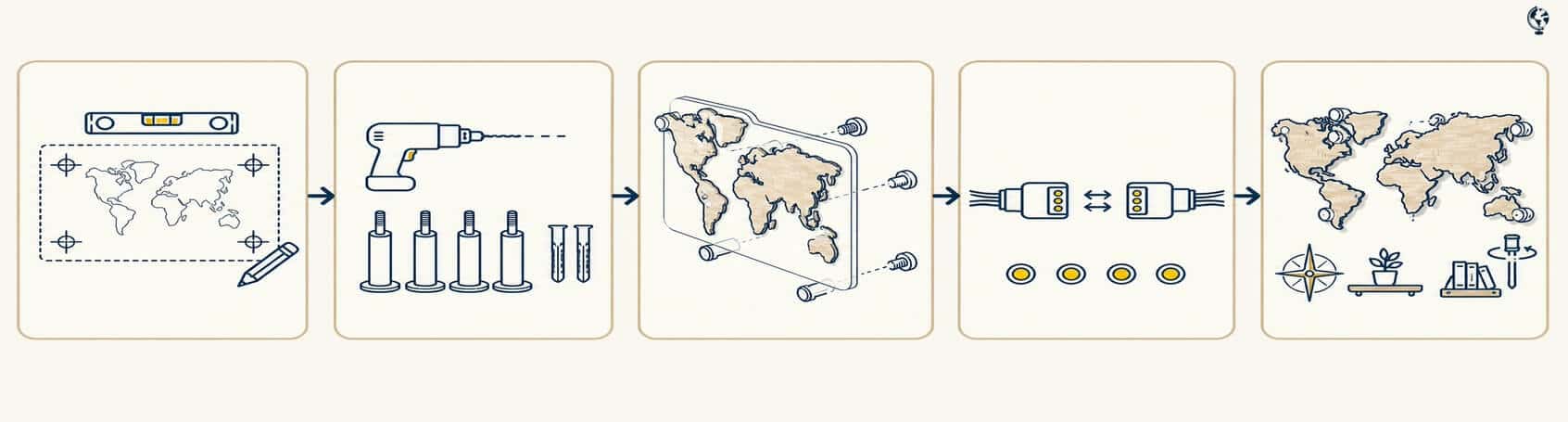

Montaža i prvo povezivanje

Uvijek slijedite predložak i upute isporučene za vašu točnu konfiguraciju. Cjelokupni redoslijed je:

1. Postavite isporučeni predložak vodoravno na zid i označite navedene pričvrsne točke.

2. Ugradite tiple ili druge pričvrsne elemente prikladne zidnom materijalu, a zatim nosače od nehrđajućeg čelika.

3. Postavite glavne panele s akrilnom podlogom na nosače, ali ih nemojte potpuno zategnuti.

4. Povežite osvijetljene dijelove prema navedenom redoslijedu, tako da strelice na svakom 4-pinskom priključku budu okrenute jedna prema drugoj.

5. Povežite odabrane osvijetljene dodatke s kompatibilnim dodatnim priključcima.

6. Priključite kontroler i adapter, a zatim testirajte crvenu, zelenu, plavu i bijelu boju na cijeloj postavi.

7. Poravnajte panele, zategnite kapice nosača i ugradite preostale otoke i ukrasne dijelove.

Ne postoji univerzalan broj rupa, veličina svrdla ili redoslijed panela za svaku LED kartu. Ti detalji ovise o modelu, veličini, zidu i prilagodbama. Isporučeni predložak ili crtež za konkretan projekt mjerodavan je.

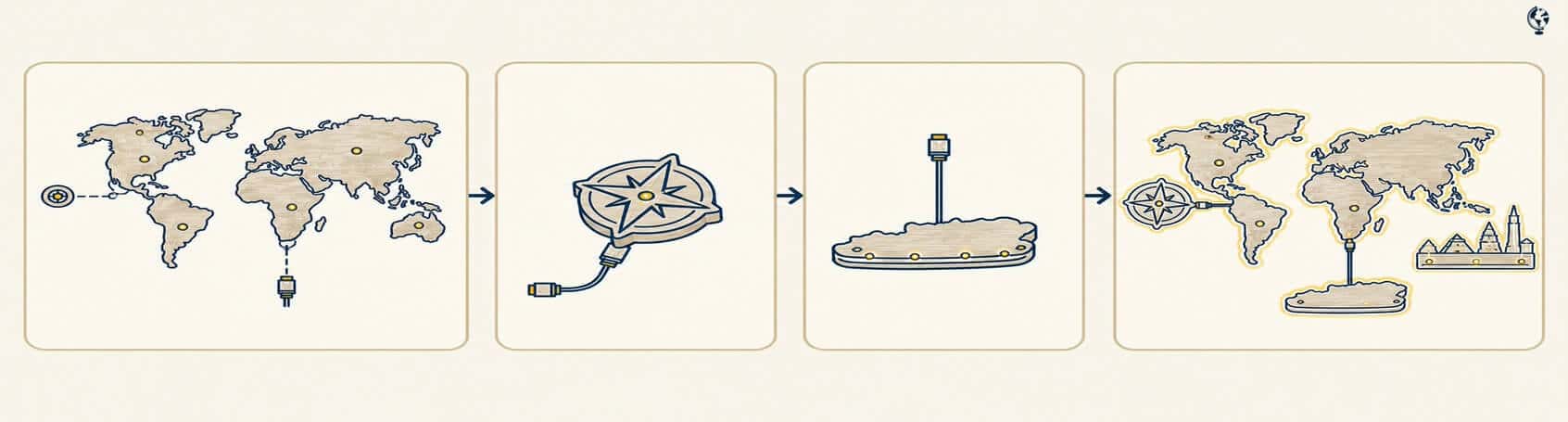

Dodajte osvijetljene dodatke za dovršetak instalacije

Planirajte cijeli zid umjesto da osnovnu kartu smatrate jedinom odlukom. Pogledajte aktualnu ponudu na LED karte i dekoracije.

LED 3D kompas

LED 3D kompas dodaje osvijetljeni navigacijski motiv i vizualno uravnotežuje prazan prostor uz kartu. Ima vlastitu akrilnu podlogu, LED priključak i nosače od nehrđajućeg čelika. Odaberite verziju usklađenu s kartom kako bi se mjerilo, završna obrada i rasvjeta međusobno uklopili.

LED 3D Antarktika

LED 3D Antarktika dovršava obris svijeta kao osvijetljeni kontinent. Uključuje vlastitu akrilnu podlogu, priključak i nosače; veće se verzije mogu sastojati od više povezanih dijelova. Usklađivanje s izvornom narudžbom olakšava rezerviranje odgovarajućeg prostora i priključka.

LED svjetske znamenitosti i spomenici

LED 3D svjetski spomenici i atrakcije panel proširuje instalaciju s 25 poznatih znamenitosti. Za aktualne veličine i prilagođene opcije koristite trenutačnu stranicu proizvoda te ga uključite u tehnički plan kako bi se uskladili njegov položaj montaže i priključak napajanja.

Ukrasni dodaci

Dodatci koji nisu LED, poput zastava, naziva oceana, dodatnih otoka, prilagođenog teksta i drugih aktualnih ukrasa karte, mogu dodati osobno značenje osvijetljenom središnjem elementu. Obuhvat otoka i detalji montaže razlikuju se među dizajnima, stoga provjerite odabranu stranicu proizvoda i specifikaciju narudžbe.

Zajedničko naručivanje opcija omogućuje vam:

• usklađenu završnu obradu i mjerilo;

• potvrđenu kompatibilnost priključaka i upravljača;

• odgovarajući kapacitet napajanja i trasu kabela;

• jedinstvenu zidnu kompoziciju, raspored montaže i tehnički crtež; i

• jednostavniju instalaciju i potpuno testiranje boja.

Naknadno dodavanje dodatka često je moguće, ali pristup postojećem priključku može zahtijevati otpuštanje panela, a kompatibilnost se najprije mora provjeriti.

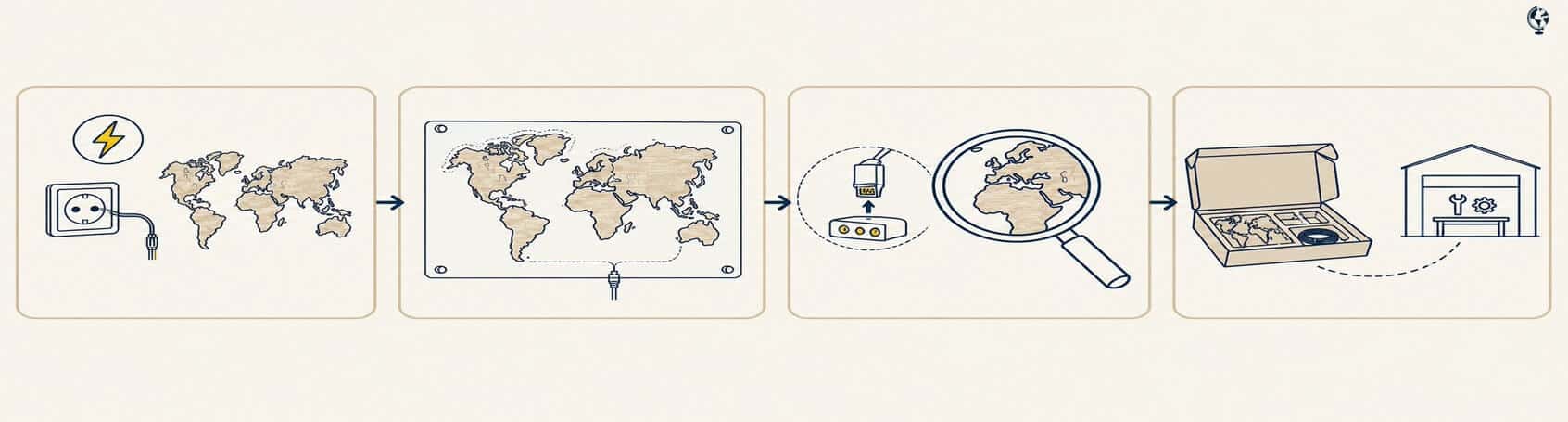

Posebne instalacije i naknadne nadogradnje

Pripremljena zidna priključna točka: Prilagođena LED karta može koristiti postojeću ili novopripremljenu zidnu priključnu točku kada se točan položaj i komponente unaprijed usklade. Neka kvalificirani električar pregleda priključak.

Zasebna Perspex izložbena ploča: Kompoziciju montiranu na nestandardnu ploču potrebno je probno sastaviti sa svim dijelovima karte i dodacima prije bušenja ili lijepljenja. Ostavite uravnotežen obrub, omogućite pristup montažnim rupama i koristite metode čišćenja i pričvršćivanja sigurne za Perspex. Prethodni raspored za obuku predviđao je približno 10 cm sa svake strane i 2–5 cm na vrhu i dnu, ali konačna ploča mora pratiti stvarni obris karte i dodataka.

Naknadno dodavanje LED dodataka: Pošaljite fotografiju postavljene karte i, kada se zatraži, krupni plan priključka Južne Amerike na kojem su vidljive oznake terminala i redoslijed žica. Provjerit ćemo odgovaraju li kontroler, priključak i dostupni kapacitet traženom dodatku.

Nadogradnja ne-LED karte: Radionička LED preinaka možda je moguća za neke neosvijetljene karte. To nije univerzalni komplet za kućnu samostalnu ugradnju. Kartu je općenito potrebno vratiti u originalnom pakiranju, a izvedivost, transport i cijena procjenjuju se pojedinačno.

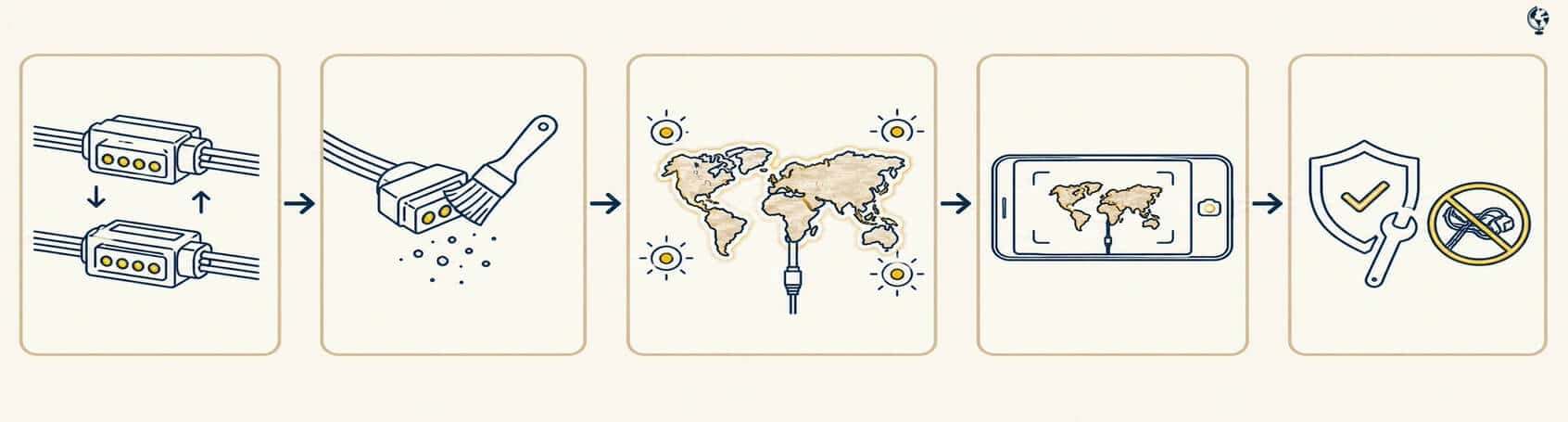

Brzo rješavanje problema s priključkom

Ako panel ili dodatak ne svijetli ispravno:

1. Provjerite jesu li strelice na priključku okrenute jedna prema drugoj i je li svaki utikač potpuno umetnut.

2. Uklonite prašinu s priključaka i vizualno pregledajte točke pričvršćivanja LED trake.

3. Testirajte crvenu, zelenu, plavu i bijelu boju na cijeloj karti.

4. Snimite kratak video na kojem se vide kontroler, karta i pogođeni dio.

5. Obratite nam se prije zamjene ili popravka ožičenja. Neusklađen redoslijed žica može uzrokovati prikaz druge boje na jednom dijelu.

Sačuvajte originalno pakiranje u slučaju da panel treba prevesti u radionicu na servis.

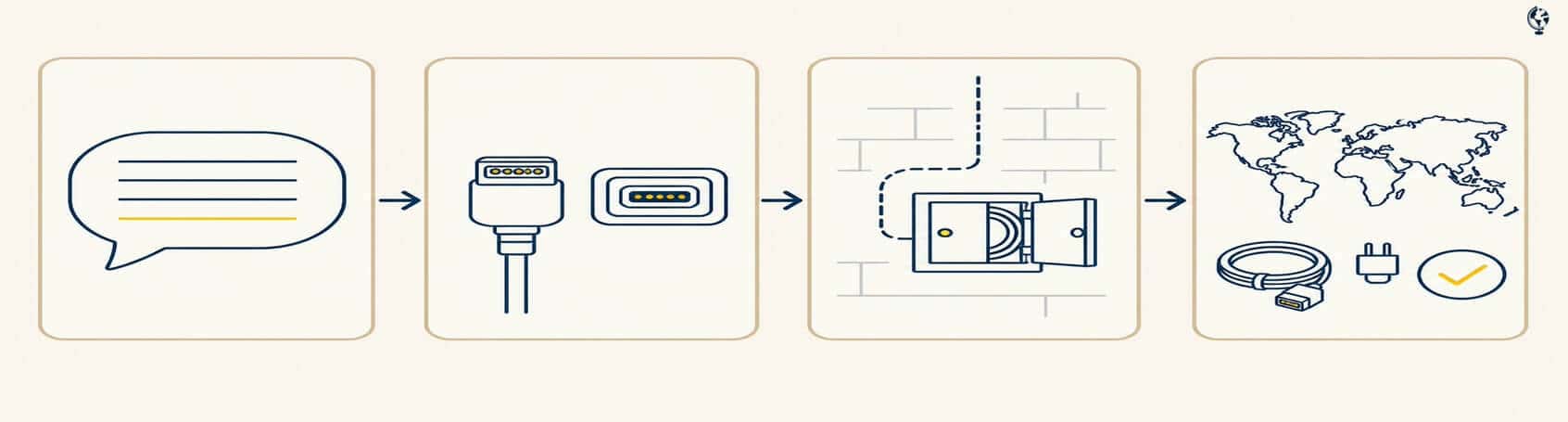

Često postavljana pitanja

Kako su povezani osvijetljeni dijelovi?

Napajanje i kontroler napajaju prvi dio karte. Osvijetljeni se paneli zatim povezuju redom pomoću odgovarajućih 4-pinskih priključaka. Kompatibilni LED dodaci povezuju se s planiranim dodatnim priključcima.

Mogu li se kabeli i elektronika sakriti?

Da, moguće je zatražiti skrivenu postavu. Trasa kabela, položaji komponenti, visina nosača, pristup, ventilacija i lokalni električni zahtjevi moraju se planirati za točnu konfiguraciju prije proizvodnje.

Mogu li odabrati mjesto izlaza kabela iz karte?

Uobičajeni izlaz nalazi se kod Južne Amerike ili Antarktike. Drugačiji položaj može se dogovoriti prije proizvodnje i uskladiti s vašim nacrtom zida.

Mogu li upravljati kartom zidnim prekidačem ili telefonskom aplikacijom?

Daljinski upravljač je uključen. Upravljanje pametnim telefonom i memorija postavki ovise o verziji upravljača, stoga zatražite od nas potvrdu tih funkcija ako su važne za vašu instalaciju.

Mogu li kasnije dodati LED dodatke?

Često da, nakon što provjerimo postojeći priključak, redoslijed žica, upravljač i kapacitet napajanja. Naručivanje dodataka zajedno s kartom omogućuje najbolje usklađivanje završne obrade, mjerila, ožičenja i montaže.

Jesu li svi detalji karte osvijetljeni?

Glavni paneli s akrilnom podlogom su osvijetljeni. Manji otoci i ukrasni elementi razlikuju se ovisno o dizajnu. Namjenski LED dodaci imaju vlastitu podlogu, priključak i dijelove za montažu.

Koliko mi je prostora na zidu i dubine potrebno?

Koristite aktualne dimenzije za odabranu varijantu i uključite akrilni obris, nosače, trasu kabela i svaki dodatak. Zatražite tehnički crtež za skrivene ili unaprijed pripremljene instalacije.

Koliko je rupa potrebno?

Koristite predložak za montažu ili crtež isporučen za odabranu konfiguraciju. Ne postoji pouzdan univerzalan broj za svaku kombinaciju karte, veličine i dodataka.

Može li se ne-LED karta nadograditi?

Radionička preinaka možda je moguća. Obratite nam se za pojedinačnu procjenu i sačuvajte originalno pakiranje.

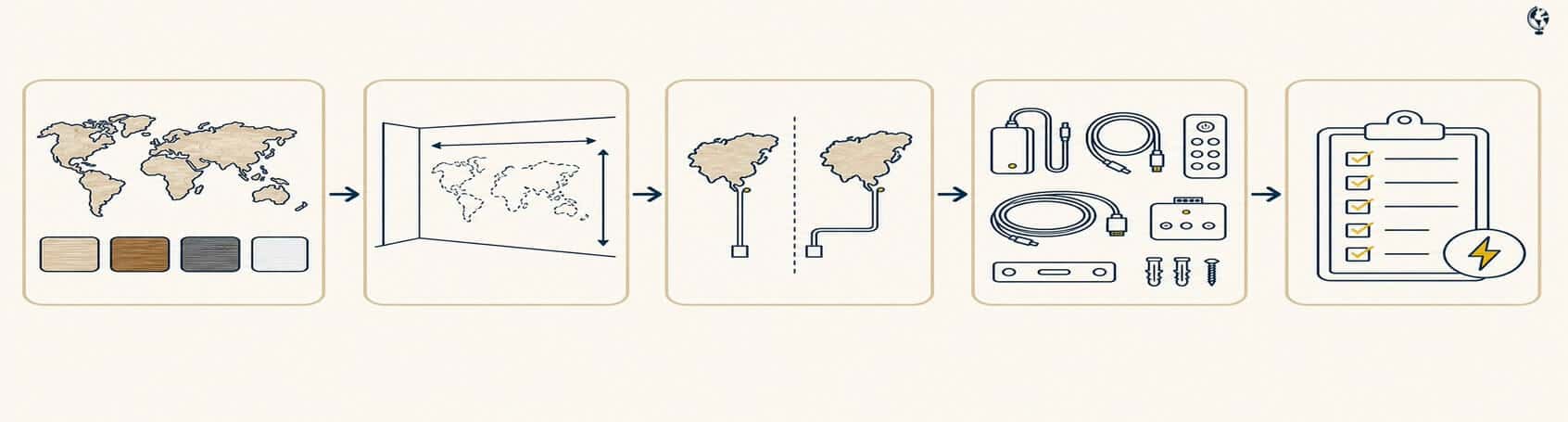

Vaš konačni popis za provjeru prije narudžbe

• Odaberite aktualni dizajn, veličinu, završnu obradu i jezik karte.

• Isplanirajte cjelokupnu zidnu kompoziciju, uključujući LED i ukrasne dodatke.

• Potvrdite postavljeni obris, dubinu, težinu i podlogu zida.

• Potvrdite utikač za odredište, funkcije upravljača i kapacitet dodataka.

• Odaberite izlaz, duljinu i boju kabela te vidljivu ili skrivenu trasu.

• Odlučite gdje će se komponente nalaziti i je li potrebna prilagođena visina nosača.

• Nabavite crtež za konkretnu konfiguraciju ako se zid unaprijed priprema.

• Neka vaš električar ili instalater pregleda plan napajanja, uključivanja i pričvršćivanja.

Spremni ste za planiranje LED karte svijeta? Pošaljite e-poštu na [email protected] s odabranom kartom, željenim LED dodacima, dimenzijama zida, odredištem, željenim izlazom kabela i fotografijom ili crtežom zida. Pomoći ćemo uskladiti cijelu postavu prije proizvodnje.
